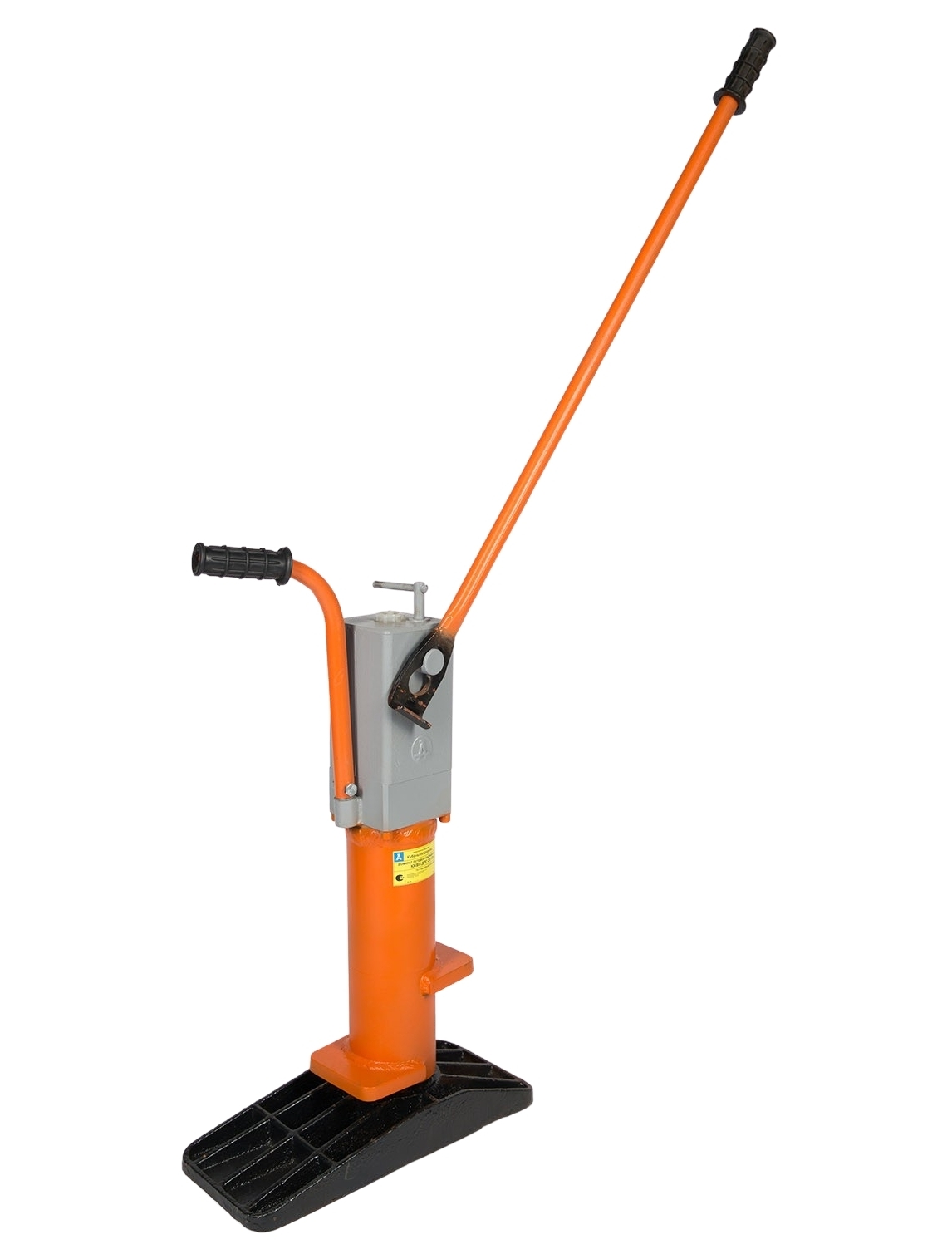

Домкрат путевой гидравлический ДПГ-12

Домкрат путевой гидравлический ДПГ-12 - это путевой инструмент, который предназначен для подъема рельсошпальной решетки при ремонте и техническом обслуживании на железной дороге.

Гидродомкрат поставляется в собранном виде со снятой рукояткой гидронасоса и залитым в бачок маслом И-20А.

В комплект поставки входят:

• домкрат путевой гидравлический ДПГ-12 - 1 шт.;
• рукоятка ДПГ 10-07.000 - 1 шт.;
• руководство по эксплуатации. ДПГ 12-00.000 РЭ - 1экз.

Запасные части:

1. прокладка 2518.016 - 1 шт.;
2. манжета 1-63х48-6 ГОСТ 14896-84 - 1шт.;
3. кольцо 020-025-30-2-2 ГОСТ 18829-73 - 1шт.;
4. кольцо 057-063-36-2-2 ГОСТ 18829-73 - 1шт.;
5. кольцо 079-085-36-2-2 ГОСТ 18829-73 - 1 шт.

Схема, устройство и работа домкрата путевого гидравлического ДПГ-12

1 – основание с поршнем; 2 – бачок масляный; 3 – вал гидравлического насоса; 4 – рукоятка насоса; 5 – клапан перепускной; 6 –сапун; 7 – ручка для переноски; 8 –гидроцилиндр; 9 лапа подъемная.

Гидродомкрат состоит из основания с поршнем поз.1, по которому перемещается гидроцилиндр поз.8, имеющий две подъемные лапы поз.9 и ручку поз.7 для переноски гидродомкрата. Внутри масляного бачка поз.2 помещен двухплунжерный гидронасос с предохранительным клапаном. На вал поз.3 гидронасоса надевается съемная приводная рукоятка поз.4. Перепускной клапан поз.5 служит для сброса давления в гидроцилиндре, через отверстие, закрытое сапуном поз.6, в бачок заливается рабочая жидкость поз.11 гидропривода – минеральное масло. Очистка рабочей жидкости от загрязнений в процессе эксплуатации производится сетчатым фильтром и магнитом, размещенными внутри масляного бачка.

Подъем груза осуществляется подачей в полость гидроцилиндра масла под давлением.  Внутри гидроцилиндра размещена возвратная пружина, которая при сбросе давления в гидросистеме ненагруженного гидродомкрата обеспечивает возврат гидроцилиндра в исходное положение.

Особенности домкрата путевого гидравлического ДПГ-12

Для защиты гидродомкрата от поломки при попытке поднять груз, вес которого превышает максимальную грузоподъемность гидродомкрата, служит предохранительный клапан, который срабатывает при давлении в гидросистеме, превышающем давление настройки клапана.
